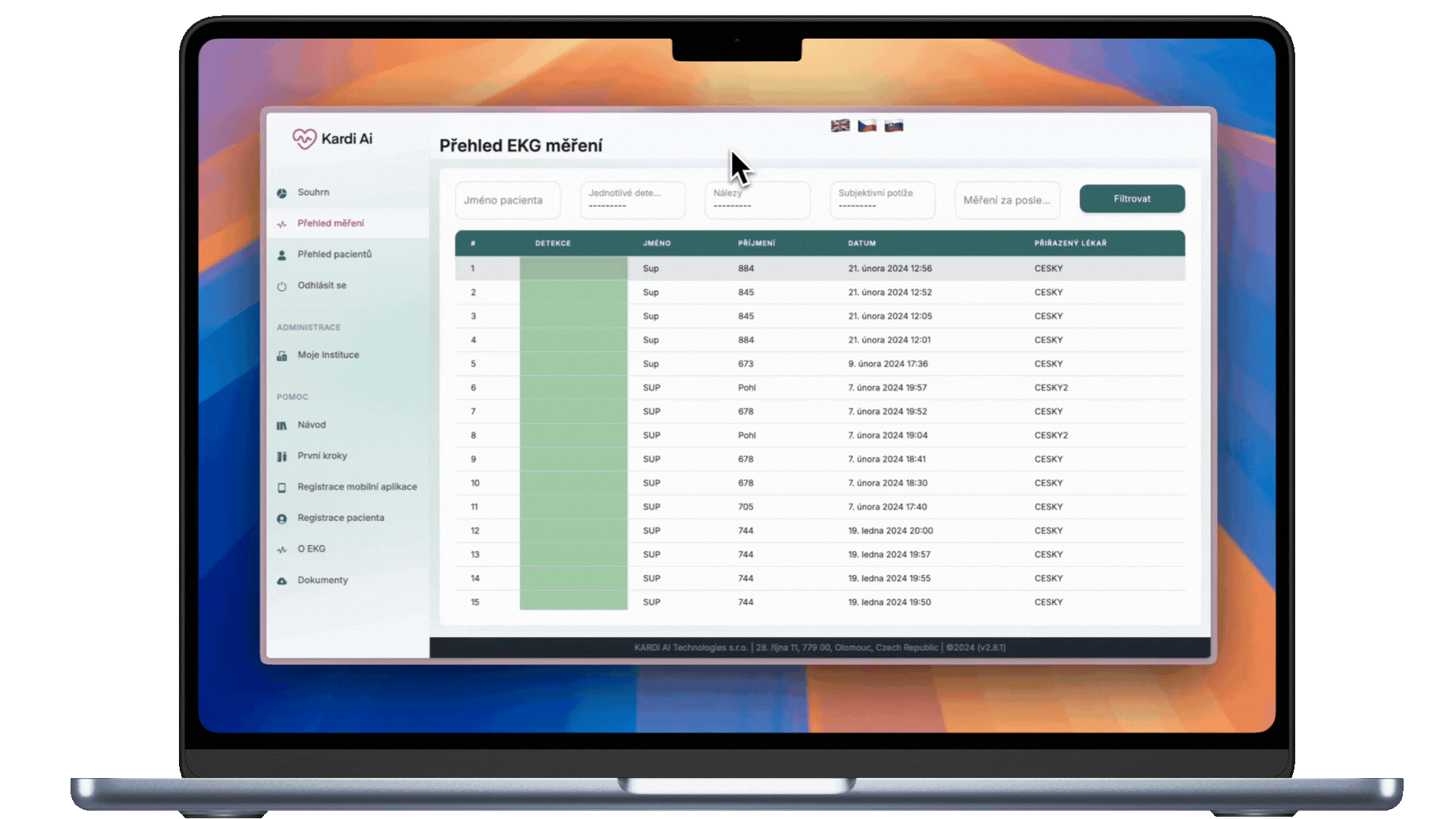

Detail měření

V této části portálu Kardi Ai můžete detailně prozkoumat jednotlivé záznamy EKG.

info

Stáhnutí zprávy: Pro každé měření můžete stáhnout podrobnou zprávu ve formátu PDF, kterou můžete dále analyzovat nebo sdílet s pacientem.

Údaje o měření

1. Detail pacienta
   • Jméno, ročník narození, pohlaví
2. Detail měření
   • Datum měření
   • Čas začátku a konce měření
3. Analýza tepové frekvence
4. Detekce
   • Pokud byl nějaký ukazatel detekován, je zobrazen se žlutým nebo oranžovým podbarvením (v závislosti na typu ukazatele).

📉 Přehledový Graf Měření

Tento graf začíná v čase začátku měření a končí v čase konce měření.

• Modrá čára
  • Ukazuje průměrnou hodnotu tepu v daném čase měření.
• Šedé sloupce
  • Zobrazují úsek, kdy signál měl nedostatečnou kvalitu.
• Červené sloupce
  • Zobrazují úsek, kdy byla detekována fibrilace síní, supraventrikulární tachykardie nebo širokokomplexová tachykardie.
• Oranžové vlaječky
  • Max TF: Čas, kdy byl zaznamenán nejvyšší srdeční tep (průměr z 30 sekund).
  • Min TF: Čas, kdy byl zaznamenán nejnižší srdeční tep (průměr z 30 sekund).
• Červené vlaječky
  • Zaznamenávají, kdy uživatel během pořizování záznamu v mobilní aplikaci Kardi Ai zaznamenal subjektivní zdravotní potíže.

Ukázkové Sekce EKG

• Aplikace automaticky zobrazí 30s ukázky EKG v těchto časech:
  • Čas, kdy byl nejvyšší srdeční tep během měření.
  • Čas, kdy byl nejnižší srdeční tep během měření.
• Na základě detekovaných ukazatelů se mohou zobrazit další 30s ukázky EKG, relevantní pro daný ukazatel:
  • EKG v čase, kdy byla detekována možná fibrilace síní.
  • EKG v čase, kdy byla detekována možná supraventrikulární tachykardie.
  • EKG v čase, kdy byla detekována možná širokokomplexová tachykardie.

Variabilita srdeční frekvence

• Na konci detailu měření je k dispozici graf distribuce srdečního tepu, který ukazuje, jaký srdeční tep byl zaznamenán v kolika procentech měření.
• Každý srdeční úder je spočítán pomocí rozdílu v čase mezi předchozím úderem a daným úderem.
• Srdeční údery jsou rozděleny do kategorií dle hodnoty tepu po pěti (80-84, 85-89, atd.).
• Je spočítáno procento zastoupení jednotlivých kategorií.

info

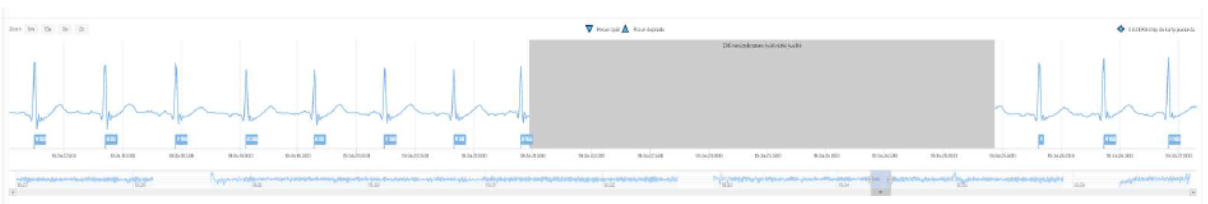

Úseky měření s nedostatečnou kvalitou (příliš mnoho šumu/artefaktů) jsou zvýrazněny šedým pozadím a chybějící křivkou EKG.

---

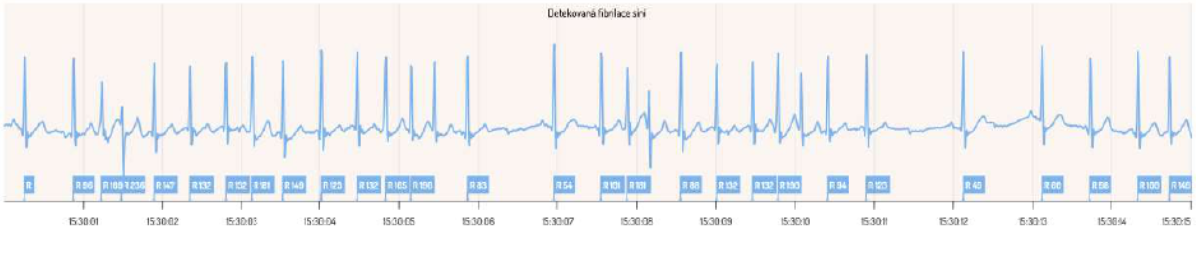

Úseky s detekovanou fibrilací síní, supraventrikulární tachykardií či širokokomplexovou tachykardií jsou zvýrazněny červeným pozadím a křivka EKG je zobrazena. Nad grafem je uvedeno, o kterou detekci se jedná.

---

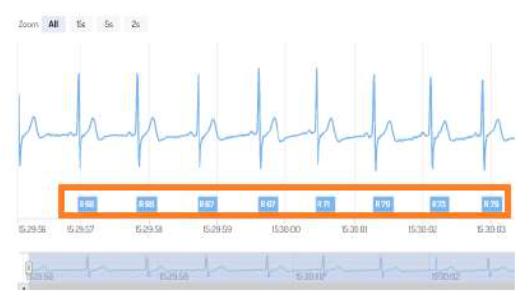

Dále jsou zvýrazněny jednotlivé R body v QRS komplexu pomocí obdélníků pod grafem, kde je zobrazen příslušný srdeční tep.
